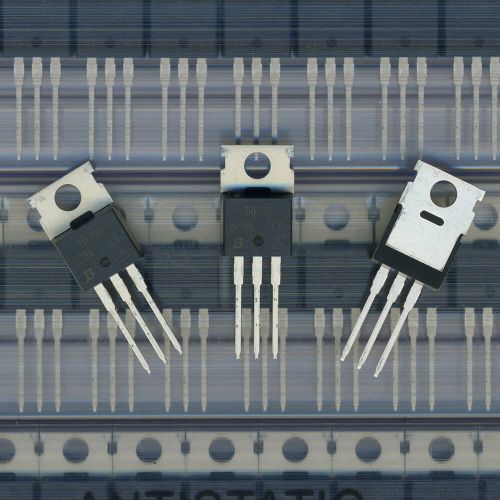

IRF730PBF - полевой N-канальный транзистор (400В, 5.5А при Tc=25°C, 3.5А при Tc=100°C, TO-220) - оригинал VISHAY
Бренд:
VishayОписание
Характеристики
Нормаупаковка | |
Тип корпуса | TO-220 |
Общая информация | |
Производитель
Производитель (бренд) товара. Если в пункте "Оригинал" указано "Да" - данный товар закуплен напрямую у производителя по промышленному ордеру | Vishay |
Part Number | IRF730PBF |
Оригинал
Оригинальность товара характеризует источник поставки:
В пункте "Происхождение" указывается конкретный ордер поставки и более подробные условия закупки | Нет |
Год выпуска
Год выпуска текущей партии, если указано через дробь - имеются несколько партий разных годов выпуска - выбор конкретного года выпуска доступен над кнопкой "Купить" | 2024 |
Тип транзистора | Полевой |
Вес и габариты | |
Вес изделия | 3 г |
Расположение на складе | |
Магазин (на Коммунаров) | Сота "Г-3" в первом помещении на стеллаже "Полевые" |
Условия характеристики тока | Предел постоянного тока стока: 5.5 А при Tc = 25 °C и 3.5 А при Tc = 100 °C при VGS = 10 В. Импульс ограничен температурой перехода. |
Напряжение сток–исток VDSS (макс.) | 400 В |
Постоянный ток стока |ID| при температуре корпуса 25 °C (макс.) | 5.5 А |
Постоянный ток стока |ID| при температуре корпуса 100 °C (макс.) | 3.5 А |
Импульсный ток стока |IDM| (макс.) | 22 А |
Напряжение затвор–исток VGS (мин.) | -20 В |
Напряжение затвор–исток VGS (макс.) | 20 В |
Структура транзистора / тип канала | N-канал |
Конфигурация транзистора | Одиночный транзистор |
RDS(on) при VGS = 10 В (макс.), мОм | 1000 |
Условия измерения RDS(on) | Tj = 25 °C; VGS = 10 В; ID = 3.3 А; значение максимальное. |
Пороговое напряжение VGS(th) (мин.) | 2 В |
Пороговое напряжение VGS(th) (макс.) | 4 В |
Условия измерения VGS(th) | Tj = 25 °C; VDS = VGS; ID = 250 мкА. |
Условия измерения Qg | Tj = 25 °C; VDS = 320 В; VGS = 10 В; ID = 3.5 А; значение максимальное. |
Максимальная температура перехода Tj | 150 °C |
Тепловое сопротивление переход–корпус RthJC (макс.), °C/Вт | 1.7 |
Минимальная рабочая температура перехода Tj | -55 °C |
Рассеиваемая мощность при Tc = 25 °C (макс.) | 74 Вт |
Заряд затвора Qg при VGS = 10 В (макс.), нКл | 38 |
Входная ёмкость Ciss (тип.), пФ | 700 |
Условия измерения входной ёмкости Ciss | Tj = 25 °C; VDS = 25 В; VGS = 0 В; f = 1 МГц; типовое значение. |
