LJ12A3-4-Z/BY – индуктивный датчик приближения металла (6-36В, 300мА, M12, 4мм, PNP, NO)

Индуктивные датчики серии LJ12A3 предназначены для обнаружения приближения металлических материалов. Используется принцип изменения магнитного поля катушки, находящейся внутри датчика. Применяются в составе систем автоматизированного оборудования, такие как 3D принтеры, ЧПУ-устройства, производственные линии и так далее.

Подробное описание

Одни из самых популярных среди автоматизированных устройств датчики обнаружения металла позволяют создавать безграничные по возможностям элементы контроля и логических цепей разрабатываемого оборудования. Благодаря малогабаритному корпусу диаметром всего 12 миллиметров и наличию резьбы осуществляется простая установка с возможностью быстрой подгонки на необходимый зазор контроля.

Датчик размещается непосредственно раскрашенной цветной частью над областью контроля с установкой зазора не более 4 мм. Для контроля сработки датчика на корпусе размещен светодиод, сигнализирующий о замыкании цепи.

Внешний вид

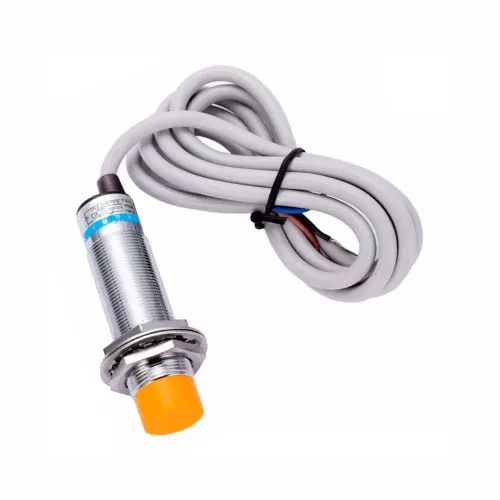

Датчики серии LJ12A3 представляют собой металлический цилиндр диаметром 12 мм с нанесенной резьбой для позиционирования над технической платформой. Внешний вид датчика изображен на рисунке №2.

Монтаж датчика производится пластиковой головкой к направлению обнаружения металла. С противоположенной стороны имеется индикатор работы датчика и вывод кабеля длиной 1 метр с окончанием проводов под разделку (по умолчанию датчики поставляются без разъемов, при необходимости возможен заказ производства с установкой необходимых заказчику коннекторов).

Модель датчика обозначена на бирке, окольцовывающей корпус возле вывода кабеля.

Комплектация

Поставляемые датчики LJ12A3-4-Z комплектуются двумя гроверными шайбами для предотвращения самопроизвольного раскручивания в следствии воздействия вибраций и двух гаек для фиксации датчика на технологической площадке. Каждый датчик помещен в отдельный ZIP-пакет.

Подключение

Подключение индуктивного датчика модели LJ12A3-4-Z/BY должно осуществляться только специалистом, имеющим допуск по работе с электротехническими цепями и обладающий наыками установки и настройки датчиков контроля и обнаружения.

Кабель подключения датчика имеет три проводника, по которым осуществляется подключение:

• черный - выход датчика (сигнальный)
• коричневый - напряжение питания датчика
• синий - общий

Краткие характеристики

Модель серии: LJ12A3-4-Z
Тип датчика: индуктивный
Напряжение питания: от 6 до 36 вольт
Ток: не более 300мА
Полярность выхода: PNP
Тип выхода: NO (нормально открытый)
Дистанция сработки датчика: 4 мм.
Посадочный диаметр: М12
Длина провода: 1 метр
Особенности: встроенный индикатор сработки датчика
Размеры датчика: 12*62 мм.
Вес: 32 гр.

Поставка

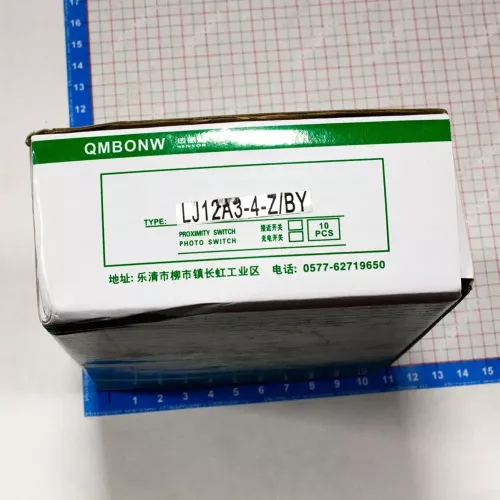

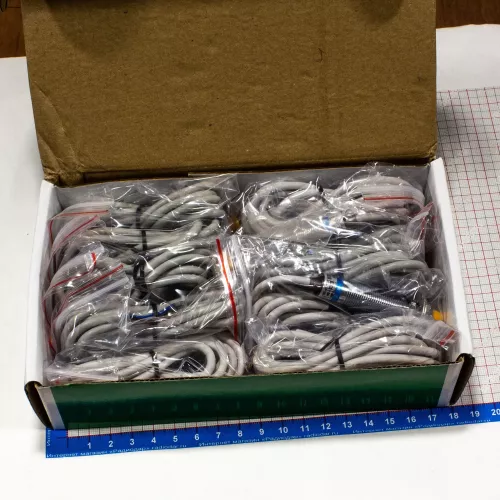

Датчики поставляются напрямую с завода производителя в стандартных фабричных упаковках по 10 штук в каждой. Для промышленных заказов осуществляются индивидуальные заказы под требования заказчика. На фотографии внешний вид упаковки индукционных датчиков LJ12A3-4-Z

Гарантийные обязательства

На датчики предоставляется стандартная гарантия 6 месяцев. Все без исключения датчики проходят обязательную проверку на заводе и независимую проверку в нашем отделе тестировани непосредственно перед отправкой заказчику. Гарантия предоставляется только при установке и монтаже подрядными организации при соблюдении стандартов и требований по размещению.

Доставка

Дачтики LJ12A3-4-Z доставляются выбранной заказчиком транспортной компанией (на этапе оформления заказа) в двойной надежной упаковке с опечатыванием фирменным скотчем. На всем этапе подготовки и проверки формирования заказа производится фото и видео фиксация.

Доставка крупных партий производится на индивидуально обговариваемых условиях.
