MOCD213R2M - 2-канальная транзисторная оптопара (70В; IF до 60мА, IC до 150мА; CTR от 100%; SOIC-8) - оригинал ON Semiconductor
Оптрон MOCD213R2M является 2-канальной оптопарой, используемый чаще всего в цепях управления с обратной связью, коммутации общего назначения, мониторинга и обнаружения и системах сопряжения и связи различных потенциалов.
Описание
Оптопара MOCD213R2M состоит из 2-ух арсенид алюминий-галлиевых светодиодов и фототранзисторов.
Основными преимуществами будут низкие требования ко входному току, минимальное значение BVCEO of 30 V, нормативные защиты.

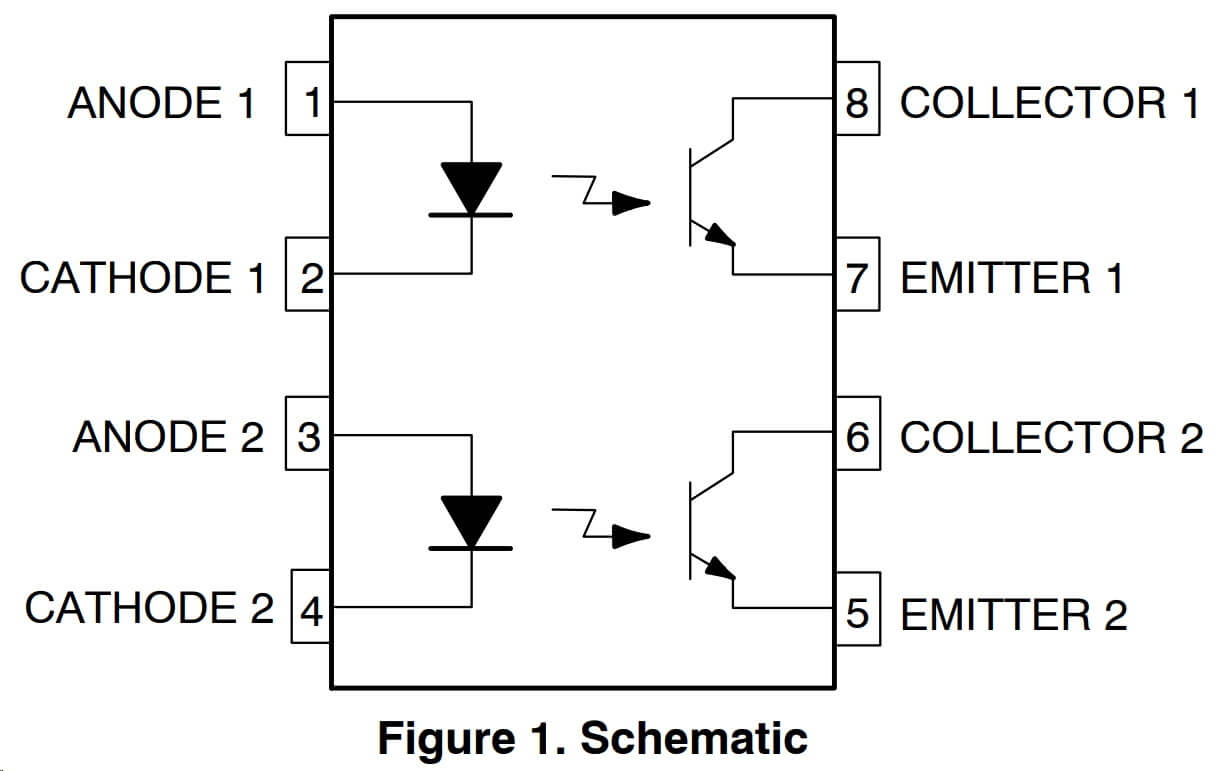

Рис.№1. Внутреннее устройство оптрона MOCD213R2M
Внешний вид
Внешний вид исполнен стандартно в пластиковом DIP-8 корпусе.
Рис.№2. Внешний вид и габариты оптрона MOCD213R2M
Гарантии
Закупки происходят оптово от оригинального производителя, что гарантирует качество и надёжность.
Оптовые поставки
Для оптовых клиентов имеются автоматические скидки, для представителей промышленности и сервисных центров по ремонту сварочного оборудования – самые выгодные цены.
С радостью хотим предоставить оптовые закупки по самой привлекательной цене и гарантией высокого качества в честь более 10 лет нашего пребывания на рынке.
В состав каждого ежемесячного контейнера входит оптовая поставка. Цена обсуждается индивидуально с каждым заказчиком.
Доставка
Осуществляется доставка любой удобной транспортной компанией по всей России.
Время ожидания обычного заказа - от 5 до 10 дней, срочного - от 2 до 7 дней.
Купить оптопару MOC3052 с доставкой в г. Туапсе, Киров, Ейск, Екатеринбург, Иркутск, Приморско-Ахтарск, Владимир, Кемерово, Москва, Мурманск, и другие города России.
Общая информация | |
Производитель
Производитель (бренд) товара. Если в пункте "Оригинал" указано "Да" - данный товар закуплен напрямую у производителя по промышленному ордеру | ON Semiconductor |
Part Number | MOCD213R2M |
Оригинал
Оригинальность товара характеризует источник поставки:
В пункте "Происхождение" указывается конкретный ордер поставки и более подробные условия закупки | Да |
Год выпуска
Год выпуска текущей партии, если указано через дробь - имеются несколько партий разных годов выпуска - выбор конкретного года выпуска доступен над кнопкой "Купить" | 2014 |
Состояние
Состояние товара исходя из:
| Новый |
Маркировка на корпусе | D213 |
Вес и габариты | |
Расположение на складе | |
Город: | Краснодар |
Помещение № | 2 |
Стеллаж № | 1 |
Полка № | 4 |
Примечание | Короб с надписью "Опто -1-" |
Источник характеристик | https://www.onsemi.com/pdf/datasheet/mocd217m-d.pdf |
Число каналов оптопары | 2 |
Тип выхода оптопары | Фототранзистор NPN |
Предельный постоянный ток входа | 0.06 А |
Предельный ток выхода | 0.15 А |
Прямое напряжение входа, максимум | 1.5 В |
Испытательный ток прямого напряжения входа | 0.01 А |
Условия прямого напряжения входа | IF=10 мА, TA=25 °C; 1,15 В — типовое значение. |
Испытательное напряжение изоляции | 2500 В |
Условия испытания изоляции | Испытательное напряжение 2500 В RMS, 1 минута; не рабочее напряжение. |
Минимальная рабочая температура | -40 °C |
Максимальная рабочая температура | 100 °C |
Корпус оптопары | SOIC-8 |
Предельное напряжение коллектор-эмиттер VCEO | 70 В |
Минимальный коэффициент передачи тока CTR, % | 100 |
Условия измерения CTR | Не менее 100% при IF=10 мА, VCE=5 В, TA=25 °C; верхний предел не указан. |
Типовое время переключения и условия | По onsemi Rev. 7: тип. включение 7,5 мкс, выключение 5,7 мкс, нарастание 3,2 мкс, спад 4,7 мкс; VCC=10 В, IC=2 мА, RL=100 Ом, TA=25 °C. |
Условия эксплуатации | |
Условия тока входа и выхода оптопары | Постоянные IF до 60 мА и IC до 150 мА при TA=25 °C; учитывать ограничения мощности светодиода, выходов и корпуса при нагреве. |
Тип корпуса микросхемы | SOIC-8 |
