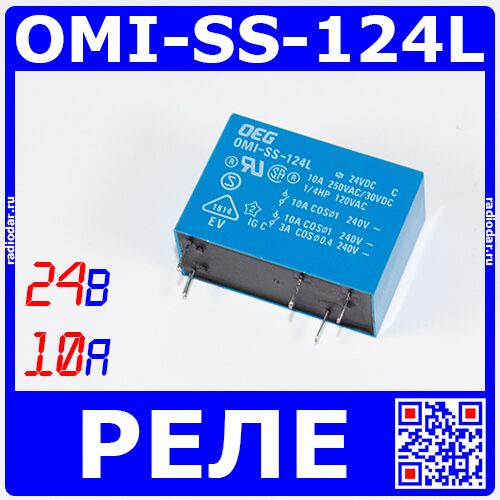

OMI-SS-124L - реле электромагнитное мини на плату (DC 24В, 1хC {SPDT} 10A/250В AC_ AgCdO, флюсонепроницаемое, TE Connectivity, 29.2х12.8х20.6мм, PCB_DIP-5)
Электромагнитное реле модели OMI-SS-124L представляет собой компактное реле во флюсозащищенном корпусе для монтажа на плату PCB и предназначено для коммутации электрических цепей. Применяется для управления различными нагрузками в электротехнических схемах, обеспечивая изоляционную развязку между управляющей и управляемой цепями. Благодаря своей герметичной конструкции и применяемому напылению серебра на контакты, реле OMI-SS-124L обеспечивает высокую скорость переключения и долговечность.
Краткие технические характеристики
- Тип реле: Электромагнитное
- Конфигурация контактов: 1 Form A (тип SPST-NO)
- Номинальное напряжение катушки: 24 В постоянного тока
- Материал контактов: Серебряный сплав
- Номинальный ток контактов: 10 Ампер
- Максимальное коммутируемое напряжение: 250 Вольт переменного тока, либо 30 Вольт постоянного тока
- Максимальная коммутационная мощность: 2500 ВА / 300 Вт
- Время срабатывания: ≤ 10 мс
- Время отпускания: ≤ 5 мс
- Рабочая температура: от -30°C до +70°C

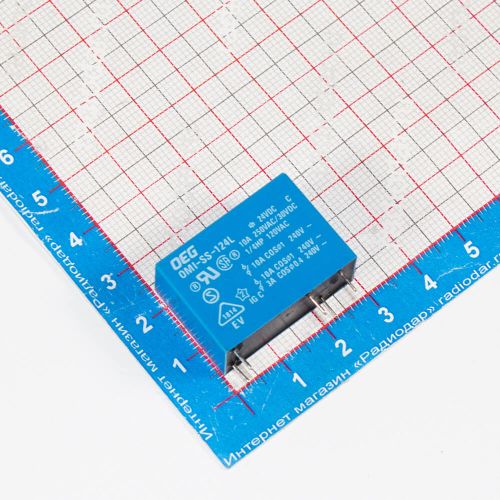

- Размеры: 29.2 мм x 12.8 мм x 20.6 мм
- Вес: 13 г
Корпус и размеры
Внешние габаритные размеры, контактная схема реле и шаблон посадочных отверстий под плату приведены на чертеже:
Графики зависимостей от температуры, тока и времени сработки
Таблица обозначения кодировки названия модельного ряда
Область применения
Бытовая техника: Используется в стиральных машинах, холодильниках и других устройствах для управления электродвигателями и нагревательными элементами.
Системы автоматизации: Применяется в системах управления освещением, вентиляцией и другими автоматизированными процессами.
Телекоммуникации: Используется в коммутационных устройствах и системах передачи данных.
Промышленное оборудование: Применяется в станках и других промышленных установках для управления производственными процессами.
Общая информация | |
Производитель
Производитель (бренд) товара. Если в пункте "Оригинал" указано "Да" - данный товар закуплен напрямую у производителя по промышленному ордеру | TE Connectivity Ltd. |
Оригинал
Оригинальность товара характеризует источник поставки:
В пункте "Происхождение" указывается конкретный ордер поставки и более подробные условия закупки | Да |
Состояние
Состояние товара исходя из:
| Новый |
Оригинальное наименование | OMI-SS-124L,300 10А Miniature Power PC Board Relay |
Полное наименование | OMI-SS-124L,300 10А миниатюрное силовое реле |
Part Number
Уникальный идентификатор производителя для исключительного обозначения конкретной модели товарной позиции в своём производственном ассортименте (частный аналог каталожного номера) | OMI-SS-124L |
Год выпуска
Год выпуска текущей партии, если указано через дробь - имеются несколько партий разных годов выпуска - выбор конкретного года выпуска доступен над кнопкой "Купить" | 2018 |
Технические параметры | |
Ток обмотки
Используемый ток обмотки реле: переменный или постоянный | Постоянный |
Количество обмоток | 1 |
Напряжение обмотки
Номинальное рабочее напряжение обмотки реле, Вольт | 24 |
Номинальный ток обмотки
Номинальный потребляемый ток обмотки реле при заданных условиях (обычно при Т=20°С, подробнее в datasheet), измеряется в милиамперах (мА) | 21.8 |
Сопротивление обмотки
Номинальное сопротивление обмотки, измеряется в Омах | 1100 |
Контактная формула | 1 Form C |
Тип переключателя
Тип контактного переключателя: SPST - Single Pole, Single Throw. Один полюс, одно направление DPST - Double Pole, Single Throw. два полюса, одно направление SPDT - Single Pole, Double Throw. Один полюс, два направления DPDT - Double Pole, Double Throw. Два полюса, два направления Более подробнее: типы переключателей на википедии | SPDT |
Материал контактов | Ag (сплав серебра) |
Максимальное коммутируемое DC
Максимальная величина коммутируемого постоянного напряжения (DC), измеряется в вольтах | 30 |
Максимальное коммутируемое AC
Максимальная величина коммутируемого переменного напряжения (AC), измеряется в вольтах | 250 |
Максимальный коммутируемый ток
Значение максимально допустимого тока коммутации, измеряется в амперах | 10 |
Минимальное напряжение сработки
Минимальное значение напряжения при котором производит срабатывание контактной группы, измеряется в Вольтах | 18 |
Минимальное напряжение удержания
Величина напряжения, при котором сохраняется удержание контактов реле, измеряется в Вольтах | 2.4 |
Условия эксплуатации | |
Температура эксплуатации | -30°C to +70°C |
Максимальная влажность | 20 to 85% RH. (без конденсата) |
Вес и габариты | |
Длина | 29.2 мм |
Высота | 20.6 м |
Ширина | 12.8 м |
Вес изделия | 15 г |
Нормаупаковка | |
Тип упаковки | Фирменный короб |
Количество в упаковке | по 1000 штук в заводской упаковке, по 250 штук в пенопластовом отсеке. При заказе меньшего количества отправляются в отдельной упаковке |
