SRV05-4HTG -сборка из 4-х защитных диодов (линия 6В, ограничение до 15В/8А, пик 10А (8/20мкс), SOT-23-6) -оригинал Littelfuse
Защитный диод SRV05-4HTG чаще всего используется в дисплеях, мониторах, телеэкранах и проводной сети (Ethernet 10/100/1000, FireWire). Сделан с целью предотвращения выхода из строя устройства в случае короткого замыкания и сильного перенапряжения.
Описание
Диод имеет 6 контактов: 2 для подключения к сети и 4 на вход и выход. Внутренняя структура SRV05-4HTG состоит из 8 диодов, предназначенных для работы со входами и выходами, а также 1 диода Шотки для “+” и “-”.
SRV05-4HTG показывает свою надёжность в случае поглощения импульсного тока (tP=8/20 мкс) без снижения производительности. Выдерживает более 20 КВт статического напряжения. Обладает малой накопительной способностью, что делает его использование ещё более безопасным.
Рис.№1. Схема внутреннего устройства защитного диода SRV05-4HTG

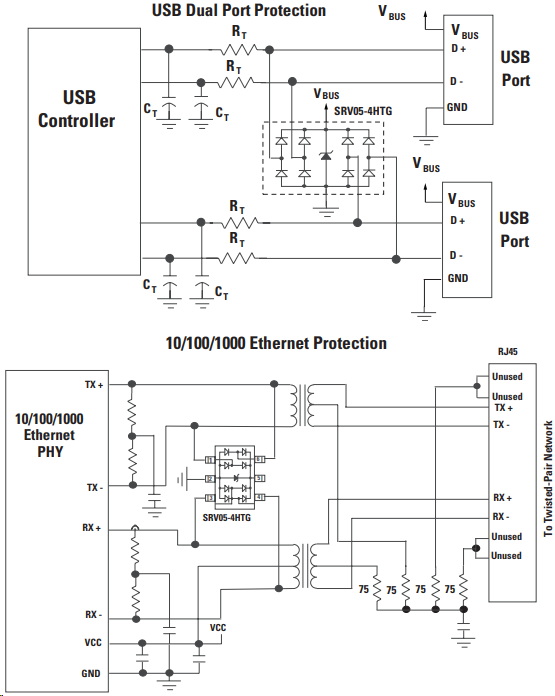

Рис.№2. Примеры использования защитного диода SRV05-4HTG
Внешний вид
Защитный диод имеет 6 контактов для монтажа на плату. Корпус - силиконовый. На поверхности – пометка для обозначения контакта №1.

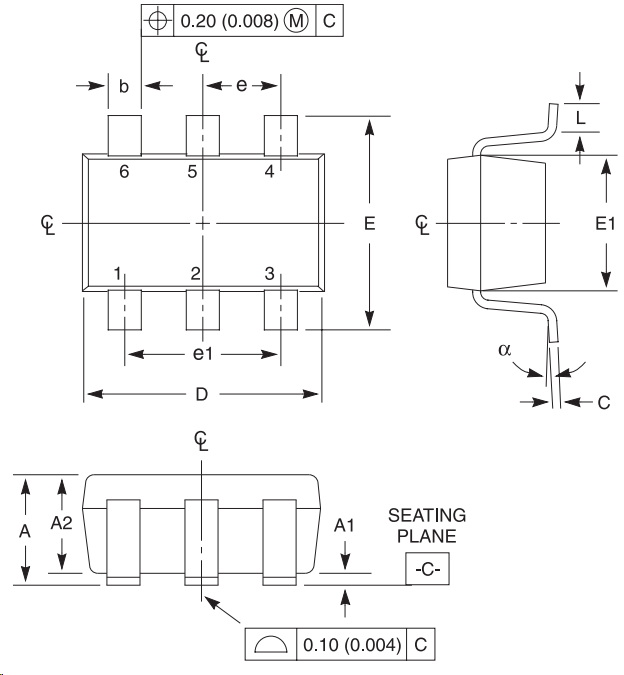

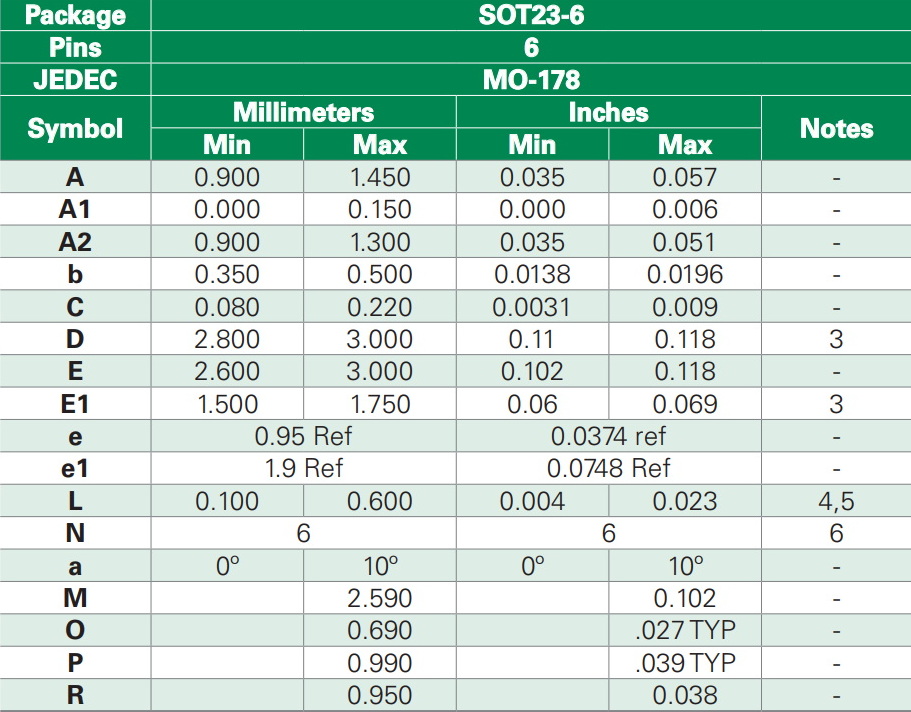

Рис.№3. Внешний вид и габариты защитного диода SRV05-4HTG
Гарантии
Поставки всех компонентов, микросхем и оборудования осуществляются напрямую у производителя. Поставляемые защитные диоды являются оригинальными и отвечают всем запросам качества.
Оптовые поставки
Для оптовых клиентов имеются автоматические скидки, для представителей промышленности и сервисных центров по ремонту сварочного оборудования – самые выгодные цены.
Вот уже более 10 лет мы работаем для предоставления наилучшего ассортимента по привлекательной цене.
В состав каждого ежемесячного контейнера входит оптовая поставка. Цены обсуждается индивидуально с каждым заказчиком.
Доставка
Доставку осуществляем для клиентов нашего магазина через любую удобную транспортную компанию.
Время ожидания обычного заказа - от 5 до 10 дней, срочного - от 2 до 7 дней.
Купить защитный диод SRV05-4HTG с доставкой в г. Владимир, Кемерово, Туапсе, Москва, Мурманск, Киров, Ейск, Екатеринбург, Иркутск, Приморско-Ахтарск и другие города России.
Нормаупаковка | |
Магазин (на Коммунаров) | ДИОД SMD -1- |
Год выпуска
Год выпуска текущей партии, если указано через дробь - имеются несколько партий разных годов выпуска - выбор конкретного года выпуска доступен над кнопкой "Купить" | 2020 |
Состояние
Состояние товара исходя из:
| Новый |
Общая информация | |
Производитель
Производитель (бренд) товара. Если в пункте "Оригинал" указано "Да" - данный товар закуплен напрямую у производителя по промышленному ордеру | Littelfuse |
Part Number | SRV05-4HTG |
Технические параметры | |
Тип корпуса диода | SOT-23-6 |
Вес и габариты | |
Вес изделия | 1 г |
Расположение на складе | |
Схема диодного изделия | 4 защищаемые линии; защитные диоды и встроенный TVS |
Источник характеристик | https://www.littelfuse.com/assetdocs/tvs-diode-array-srv05-datasheet?assetguid=ceb497f5-62ec-46ba-9052-9a210b4c055a |
Рабочее обратное напряжение VRWM | 6 В |
Максимальное напряжение ограничения VCL | 15 В |
Пиковый импульсный ток IPPM | 10 А |
Импульсная мощность PPPM | 150 Вт |
Условия защитных характеристик | VCL≤15 В при 8 А; IPP≤10 А, PPP=150 Вт; импульс 8/20 мкс, TA=25 °C. |
Максимальная температура перехода TJ | 150 °C |
Максимальный обратный ток IR, мкА | 0.5 |
Напряжение измерения обратного тока VR | 5 В |
Ток испытания напряжения ограничения | 8 А |
Максимальная ёмкость защиты, пФ | 3 |
Условия измерения ёмкости защиты | I/O к GND, VR=0 В; частота в таблице не указана. |
Количество защищаемых линий | 4 |
Защита от контактного ESD, кВ | 20 |
Минимальная рабочая температура воздуха защиты | -40 °C |
Максимальная рабочая температура воздуха защиты | 125 °C |
