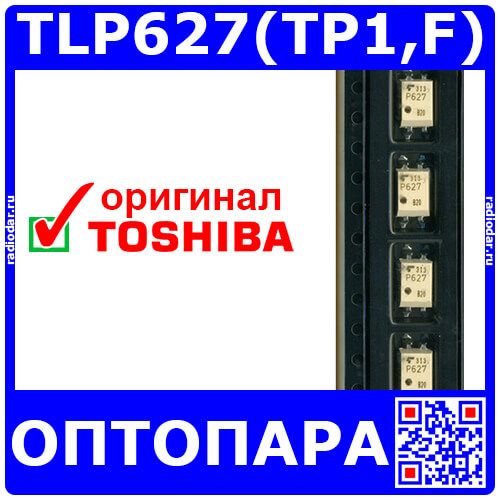

TLP627(TP1,F) - оптопара с фототранзистором Дарлингтона (300В; IC до 120мА рекомендуемый, 150мА предельный; CTR от 1000%; DIP-4 Gull Wing, SMD) - оригинал TOSHIBA
Бренд:
TOSHIBAХарактеристики
Нормаупаковка | |
Магазин (на Коммунаров) | "Оптроны -2-" |
Общая информация | |
Производитель
Производитель (бренд) товара. Если в пункте "Оригинал" указано "Да" - данный товар закуплен напрямую у производителя по промышленному ордеру | TOSHIBA |
Part Number | TLP627(TP1,F) |
Оригинал
Оригинальность товара характеризует источник поставки:
В пункте "Происхождение" указывается конкретный ордер поставки и более подробные условия закупки | Да |
Год выпуска
Год выпуска текущей партии, если указано через дробь - имеются несколько партий разных годов выпуска - выбор конкретного года выпуска доступен над кнопкой "Купить" | 2023 |
Тип упаковки | лента, намотанная на бобину |
Количество в упаковке | 3000шт. |
Вес и габариты | |
Вес изделия | 2 г |
Расположение на складе | |
Источник характеристик | https://www.datasheets.com/toshiba/TLP627%28F%29/datasheet.pdf |
Число каналов оптопары | 1 |
Тип выхода оптопары | Фототранзистор Дарлингтона |
Предельный постоянный ток входа | 0.06 А |
Предельный ток выхода | 0.15 А |
Прямое напряжение входа, максимум | 1.3 В |
Испытательный ток прямого напряжения входа | 0.01 А |
Условия прямого напряжения входа | IF=10 мА, TA=25 °C; 1,15 В — типовое значение. |
Испытательное напряжение изоляции | 5000 В |
Условия испытания изоляции | Испытание 5000 В RMS, 60 секунд, RH≤60%; не рабочее напряжение. |
Минимальная рабочая температура | -55 °C |
Максимальная рабочая температура | 100 °C |
Корпус оптопары | DIP-4 Gull Wing, SMD |
Предельное напряжение коллектор-эмиттер VCEO | 300 В |
Минимальный коэффициент передачи тока CTR, % | 1000 |
Условия измерения CTR | Не менее 1000% при IF=1 мА, VCE=1 В, TA=25 °C; верхний предел не указан. |
Типовое время переключения и условия | Тип. включение 50 мкс, выключение 15 мкс, нарастание 40 мкс, спад 15 мкс; VCC=10 В, IC=10 мА, RL=100 Ом, TA=25 °C. |
Условия эксплуатации | |
Условия тока входа и выхода оптопары | IF до 60 мА и IC до 150 мА — абсолютные пределы при TA=25 °C; рекомендуемый IC до 120 мА, IF до 25 мА, TA от −25 до +85 °C; учитывать снижение допустимых токов и мощности при нагреве. |
