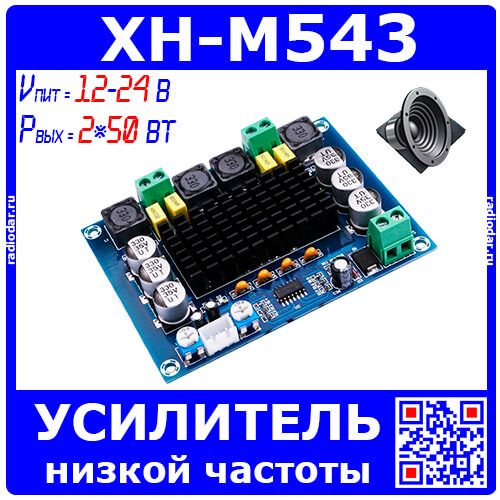

XH-M543 модуль УНЧ на базе м/с TPA3116D2 (2*120Ватт, 12-24В)

Популярный модуль готового к применению стереоусилителя на базе микросхемы TPA3116D2, способной выдавать до 120 ватт на канал. Отличное качество звука, популярный диапазон питающего напряжения и высокий КПД сделали платы усилителей модели XH-M543 популярными среди радиолюбителей. Подключения громкоговорителей и напряжения питания производится посредством клемм с винтовыми фиксаторами, а источник звука - посредством 3-пинового разъема.

Схема и порядок подключения

     Простота и самодостаточность конструкции усилителя XH-M543 позволяет производить подключение без дополнительных обвязочных элементов. Первым рекомендуется подключать нагрузку, в качестве которой выступает акустическая система (динамики). Затем производится уменьшение уровня линейного входа до минимального положения путем выкручивания обоих потенциометров максимально влево и подключается источник сигнала к линейному входу. В последнюю очередь подключается питающее напряжение постоянного тока согласно полярности.
