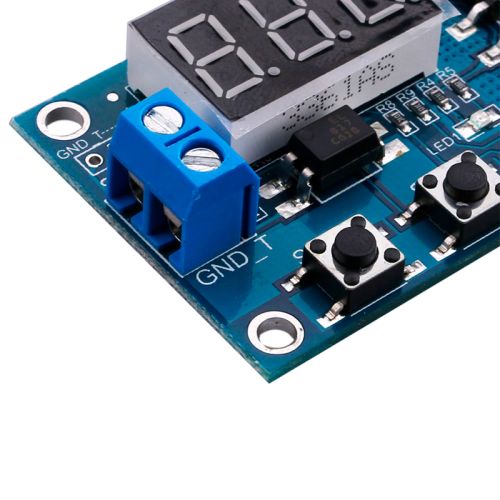

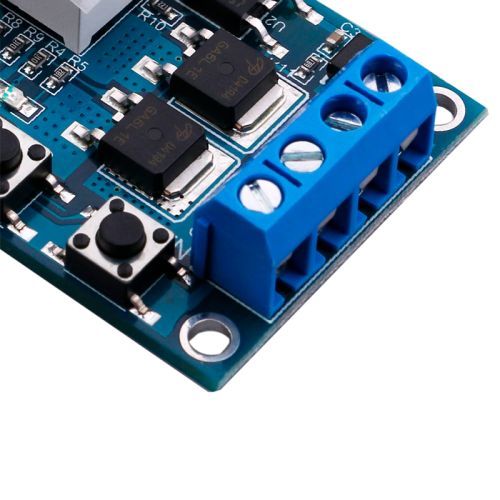

XY-J04 - таймер-триггер включения питания на полевых транзисторах (5-36В, 15А, 400Вт)
LTC1871 - преобразователь постоянного напряжения с вольтметром (Uвх=3-35В, Uвых=3-35В, 6А). Модель №11
LP433450 - полимерная литий-ионная аккумуляторная батарея (3.7В, 750мАч). Оригинал EWT Co.
Универсальный и многофункциональный триггер коммутации питания с таймером и внешним управлением. Позволяет производить управление нагрузкой по заданным параметрам задержки, циклам, либо по входящему сигналу управления (SIGN).
Благодаря применению безрелейной схемы удалось избежать появления помех и "дребезга". Силовая коммутация производится двумя параллельно подключенным полевым транзисторам.
В качестве органов управления используется трех сегментный индикатор и 4 кнопки. Индикатор отсчитывает время с разным шагом: от 1 до 999 секунд, от 0.1 до 99.9 секунд и от 1 до 999 минут - смена режима отображения производится кратковременным нажатием на кнопку "STOP".
Питание устройства производится от напряжения коммутации, подключаемой на клеммы "VIN" и "GND". В модуле имеется защита от смены полярности источника питания, построенной на защитном диоде.
Собственное потребление устройства не превышает: 20/50 мАмпер (разомкнутое/замкнутое состояния).
Диапазон допустимого напряжения: от 5 до 36 Вольт.
Максимальный коммутируемый ток не должен превышать 15 Ампер.
Общая потребляемая мощность: не более 400 Ватт
Общая информация | |
Год выпуска | 2018 |
Состояние | Новый |
Тип упаковки | В индивидуальных пакетах |
Вес и габариты | |
В России | |
Город: | Краснодар |
Помещение № | 2 |
Стеллаж № | 3 |
Полка № | 4 |
Примечание | Короб "Модули -5-" |
