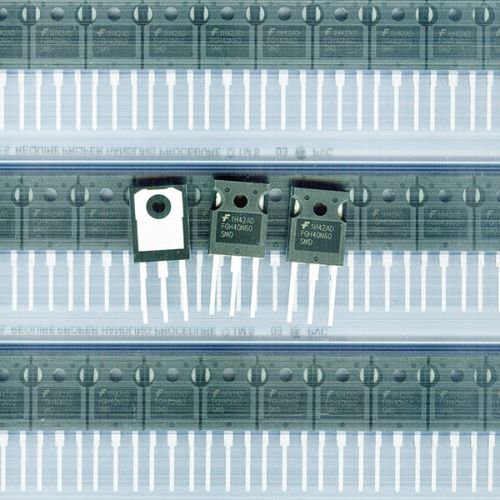

FGH40N60SMD мощный IGBT транзистор (600В, 40A, ТО-247) - оригинал Fairchild/ON Semi

Современные транзисторы для силовой и сварочной электротехники. Получаем товар в оригинальных запечатанных упаковках напрямую от производителя с гарантией. Фотографии и видео вскрытия публикуем в наших группах в соцсетях.

 Мощные IGBT транзисторы FGH40N60 SMD давно зарекомендовали себя на отечественном рынке. Их используют для разных видов оборудования: стабилизаторы, выпрямители, инверторные сварочные аппараты, зарядные устройства, блоки питания высокой мощности.

Производит данную модель компания ON Semiconductor. Транзисторы рассчитаны на уровни напряжений не менее 600 вольт при токах коммутации в районе нескольких ампер. Важно учитывать высокую частоту переключений, что позволяет уменьшить размеры трансформаторов. Одно из главных требований: стойкость к короткому замыканию.

Создать гибрид IGBT помогло совмещение структуры полевого и биполярного транзисторов. Аббревиатура IGBT означает: «Биполярный Транзистор с Изолированным Затвором». Высоким спросом в современной схемотехнике пользуется IGBT транзистор FGH40N60 SMD, так как в нем встроен быстродействующий диод.

Краткие характеристики

Полное наименование: FGH40N60 SMD IGBT транзистор

Максимальное напряжение VCES: 600 Вольт

Максимальный ток коллектора IC: 40 Ампер при Тс=100°C (80 Ампер при Тс=25°C)

Максимальная мощность: 116 Ватт Тс=100°C (290 Ватт при Тс=25°C)

Рабочая температура: +175°C

Тип корпуса: TO-247

Подробную характеристику модели можно найти в прилагаемом datasheet на транзисторы FGH40N60 SMD последней ревизии. Смотреть здесь.

Распиновка и внешний вид

Рис. №2 Назначение выводов БТИЗ транзистора FGH40N60 SMD

Рис. №3 Представляем стандартные размеры и форму корпуса оригинальных транзисторов FGH40N60 SMD.

Гарантии

Мы закупаем модель напрямую у производителя. Товар приходит в запечатанных фирменных упаковках. Они идут в составе крупнооптовых заказов для производственных сборочных линий. Наши клиенты могут лично проверить момент вскрытия заводских упаковок. Видео публикуем на YouTube.

Стоит отметить, что компания ON Semiconductor приобрела бренд Fairchild в 2017 году. Поэтому сегодня все транзисторы имеют на корпусе «ON», вместо «F». Хотели бы предупредить своих покупателей, что в последнее время на рынке все чаще встречаются поддельные модели. Как определить? В первую очередь, это заниженная цена. Выбирая оригинальный транзистор, помните, что он не может стоить дешевле оптовой цены производителя - 1.9 долларов за штуку.

Рис. №4 Сравнение оригинальных IGBT транзисторов FGH40N60 SMD, произведенных до и после 2018 года.

Рис. №5 Обратите внимание на настоящую оптовую цену заводских транзисторов на сайте компании-производителя.

Очевидно, что оригинальные транзисторы обеспечивают надежную работу с высокой гарантией. Есть случаи, что из-за проблем в схеме они могут выходить из строя. В таком случае ремонт устройства доверяйте только опытным мастерам.

Сегодня мы продаем транзисторы FGH40N60 SMD на торговой площадке Ebay. Платформа ведет постоянный контроль за качеством товара. Высокую надежность транзисторов подтверждают положительные отзывы покупателей.

Рис. №6 Постоянные клиенты «Радиодара» дали высокую оценку транзисторам в нашем магазине на платформе Ebay.

Оптовые поставки

Вас ждут автоматические скидки. Покупателям, которые представляют сервисные и промышленные центры могут приобрести транзисторы по самым выгодным оптовым ценам. Дело в том, что на протяжении 10 лет работы мы вышли на прямые поставки от производителей. Конечные цены с нашими клиентами мы обсуждаем индивидуально.

В 2021 году последний раз крупный заказ составил 1350 штук, а для магазина приобретено дополнительно 900 штук. За многолетние продажи нам не пришлось оформлять возврат, все модели работают исправно.

Доставка

Как заказать транзисторы онлайн?

В «Радиодаре» быстро и просто. Мы сможем доставить товар в любой регион страны. Для срочных заказов время доставки составит от 2 до 7 дней. Срок для обычных заказов от 5 до 10 дней.

Как отправляем товар?

Небольшие радиокомпоненты весом до 100 грамм (4 транзистора) могут быть отправлены бандеролью стоимостью от 90 рублей. Товар помещается в пластиковый пакет Почты России. У клиента будет возможность отслеживать местоположение товара.

Заказы от 10 штук отправляются в пластиковых рейках в толстые картонные коробки, на которой будет размещен адресный ярлык.

Оптовые заказы транзисторов FGH40N60 SMD в количестве от 450 штук доставляются в специальной упаковке без вскрытия заводской пломбы.
