VS-15TQ060
Диод VS-15TQ060 можно встретить в большом количестве устройств из-за его универсальности и устройства. Обычно его применяют в импульсных источниках питания, преобразователях, обратных диодах и защитах аккумуляторах.
Описание
Диод VS-15TQ060 работает по стандартному принципу, но из особенностей его можно выделить: запатентованная барьерная технология для работы с температурой до 150 градусов во время перехода, оптимизация для очень низкого падения напряжения и работа с высокими частотами. Также данный диод имеет несколько защит для обеспечения его надёжности.

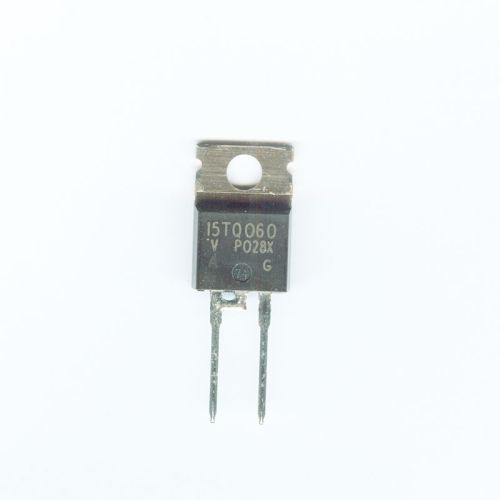

Рис.№1. Внешний вид и внутреннее устройство диода Шоттки VS-15TQ060
Внешний вид
Внешний вид представляет из себя корпус из эпоксидной смолы, к которому подсоединены 3 контакта под катод, анод и общий катод.

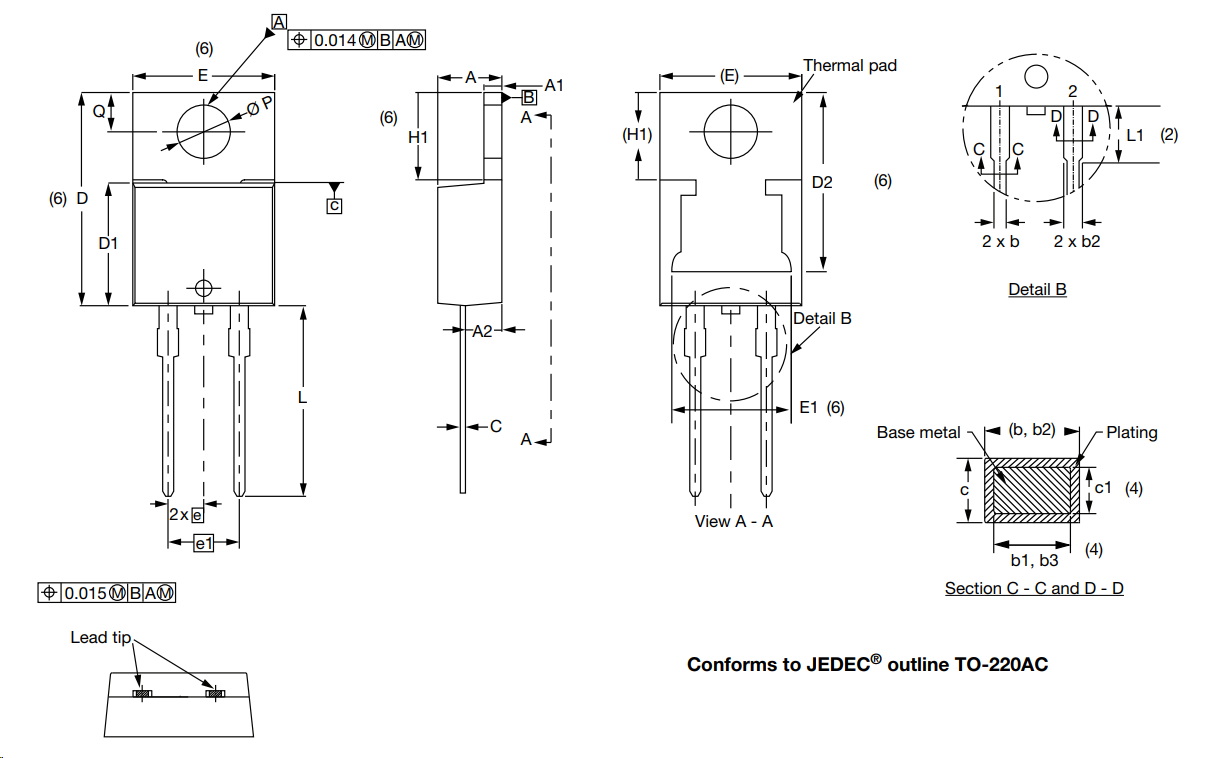

Рис.№2. Внешний вид и габариты диода Шоттки VS-15TQ060
Гарантии
Все товары с магазина, склада и под заказ производятся только напрямую от производителя для дополнительной гарантии качества и надёжности.
Оптовые поставки
Для оптовых клиентов имеются автоматические скидки, для представителей промышленности и сервисных центров по ремонту сварочного оборудования – самые выгодные цены.
Вот уже на протяжении более 10 лет мы предоставляем лучший товар по самой доступной цене. Благодаря нашему пребыванию на рынке мы и делать оптовые поставки.
В состав каждого ежемесячного контейнера входит оптовая поставка. Цена обсуждается индивидуально с каждым заказчиком.
Доставка
Клиент может выбрать любую удобную транспортную компанию для доставки в любой город страны.
Время ожидания обычного заказа - от 5 до 10 дней, срочного - от 2 до 7 дней.
Купить Шоттки VS-15TQ060 с доставкой в г. Киров, Ейск, Екатеринбург, Владимир, Кемерово, Москва, Мурманск, Туапсе, Иркутск, Приморско-Ахтарск, и другие города России.
Нормаупаковка | |
Маркировка на корпусе | 15TQ060 |
Оригинальное наименование | VS-15TQ060 |
Тип упаковки | Линейки, короб |
Оригинал
Оригинальность товара характеризует источник поставки:
В пункте "Происхождение" указывается конкретный ордер поставки и более подробные условия закупки | Да |
Состояние
Состояние товара исходя из:
| Новый |
Общая информация | |
Тип | Диод Шоттки |
Производитель
Производитель (бренд) товара. Если в пункте "Оригинал" указано "Да" - данный товар закуплен напрямую у производителя по промышленному ордеру | Vishay |
Part Number | VS-15TQ060 |
Технические параметры | |
Тип корпуса диода | TO-220 |
Рекомендации для пайки | 300°С не более 5 сек. |
Вес и габариты | |
Расположение на складе | |
Повторяющееся обратное напряжение VRRM/VRM | 60 В |
Паспортное обратное напряжение VR | 60 В |
Средний прямой ток IF(AV) | 15 А |
Условия прямого тока | 15 А при TC=104 °C; прямоугольные импульсы, заполнение 50%. |
Схема диодного изделия | Один диод Шоттки |
Источник характеристик | https://www.vishay.com/docs/96290/vs-15tq060-m3.pdf |
Максимальное прямое напряжение VF | 0.62 В |
Ток измерения прямого напряжения IF | 15 А |
Условия измерения прямого напряжения | TJ=25 °C, длительность <300 мкс, заполнение <2%. |
Максимальный обратный ток IR, мкА | 800 |
Напряжение измерения обратного тока VR | 60 В |
Условия измерения обратного тока | TJ=25 °C. |
Неповторяющийся импульсный прямой ток IFSM | 260 А |
Условия импульсного прямого тока | Полусинус 10 мс; 1000 А для полусинуса 5 мкс. |
Максимальная температура перехода TJ | 150 °C |
Максимальная ёмкость диода, пФ | 720 |
Условия ёмкости диода | VR=5 В, f=100 кГц–1 МГц, TJ=25 °C. |
Минимальная температура перехода TJ | -55 °C |
Максимальное прямое напряжение при нагреве | 0.56 В |
Ток измерения прямого напряжения при нагреве | 15 А |
Температура перехода при измерении VF | 125 °C |
